CCP1080T高性能高安全边缘计算芯片

CCP1080T芯片是国芯科技新一代高性能高安全边缘计算芯片,该芯片基于双核C9800高性能64位PowerPC架构的处理器设计,运行频率常规条件下可达1.2GHz,Dhrystone性能达3.1DMIPS/MHz。

CCP1080T芯片集成了国芯科技自主研发的高性能安全计算处理单元SPU,CCP1080T芯片支持安全启动,符合国密安全处理器相关的标准。

CCP1080T芯片产品在服务器、安全网关、密码机、路由器、防火墙、工控机、PLC、智能路侧设备和网络小型基站等领域可作为安全协处理器芯片或具有安全功能的主控制器芯片使用。

CCP1080T芯片设计、生产加工和封装测试全部实现国产化。

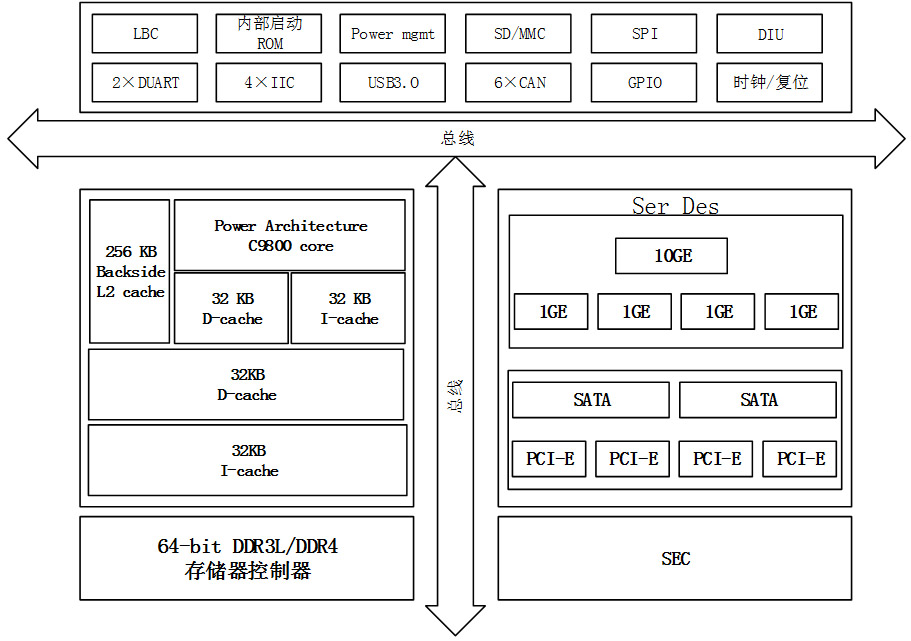

CCP1080T芯片框图

功能特点

  • C9800处理器核功能特性

    • 兼容PowerPC V2.06指令集和NXP 64位e5500核功能特性;处理器核按照指令集规定具有三个特权级别:user,supervisor,hypervisor

    • 双核架构,每核独享32KB L1 ICache、32KB L1 DCache和256KB L2 Cache

    • 双核共享1MB L3 Cache

    • 实际内存支持最高16 GB,每页支持大/小端访问

  • 安全特性

    ● 安全启动和存储

    - Boot Rom:安全启动,对用户代码进行认证加密保护

    - 安全调试控制:可配置调试接口开放与关闭

    - 访问控制单元:对地址空间进行授权访问控制

    - 安全监视器:实时监测和收集芯片的所有安全信息

    - 内部随机根密钥对应用系统密钥进行加密保护

    ● 安全检测与防护单元

    - 电压异常检测单元

    - 频率异常检测单元

    - 温度异常检测单元

    - 电源毛刺检测单元

    - 光照异常检测单元

    - 支持物理防攻击保护


  • 硬件加速安全引擎

    • 内置众核公钥,对称,哈希算法单元,随机数发生器

    - 真随机数引擎,4路独立时钟

    - 对称算法加速引擎:SM4/AES/DES/3DES

    - 摘要算法加速引擎:
    SHA0/SHA1/SHA224/SHA256/
    SHA384/SHA512/SM3/MD5/HMAC

    - 公钥算法加速引擎(PKHA):
    SM2/SM9/ RSA1024/RSA2048/RSA4096/DH4096

  • 支持64位带ECC DDR3L/DDR4

    • 支持2个片选,支持64Mbit~8Gbit的DDR4器件

    • 可编程设置可满足所有SDRAM的定时参数

    • 支持部分阵列自刷新

    • 支持双位错误检测和单位错误纠正ECC

    • DRAM初始化序列自动或软件控制

  • 8通道SerDes高速外设接口

    • 配置后支持4个PCI-E2.0控制器,输出速率可达5Gbps、2.5Gbps

    • 配置后支持2个SATA3.0控制器,输出速率可达6Gbps、3Gbps、1.5Gbps

  • PCI-E控制器

    • 兼容PCI-Express基本规范,版本3.0,向后兼容2.0和1.1

    • 支持根复合体(RC)和端点(EP)配置

    • 每个都支持x4、x2和x1链路位宽

    • 支持PCI-E的32位和64位地址寻址和有效载荷大小最大为256字节

    • 支持PCI-Express消息和中断

  • SATA

    • 2个支持1.5Gbps和3.0 Gbps和6Gbps操作的SATA3.0控制器

    • 内含高速的基于描述符的DMA

    • 支持本地命令队列(NCQ)命令

    • 支持热插拔,包括异步信号恢复

  • 2路USB2.0/3.0

    • 每个USB可以配置为主机、从机

    • OTG支持,包括设备和主机功能

  • 4个以太网控制器

    • 可以配置为2路SGMII,通过SerDes输出

    • 可以配置为2路RGMII/GMII/MII接口

  • 1路SD/eSDHC/eMMC

    • 符合SD主机控制器标准规范3.0版

    • 兼容MMC系统规范4.5版

    • 与SD存储卡规范3.01版兼容,并支持大容量SD存储卡

    • 兼容SDIO卡规范3.0版

  • 1路eSPI

    • 接口包含SPI_MOSI、SPI_MISO、SPI_CLK和4个片选

    • 支持eSPI主机

  • 4路I2C 控制器

    • 仲裁丢失中断,自动模式切换,从主模式切换到从模式

  • 2路UART

    • 内置 64 字节收发 FIFO

    • 独立的发送、接收与状态中断

    • 可编程波特率

    • 支持标准 UART

    • 可编程工作模式

  • 16个GPIO

    • 所有端口都可配置为开漏驱动

    • 所有端口都可以在更改其状态时选择性地生成中断

  • NFC控制器

    • 集成 1 个 NAND Flash 控制器,可搭配内部集成的 MIM 接口、 MIM DMA 以及 BCH 模块使用,做为片外 NAND Flash 接口

  • 显示接口单元

    ● 宽范围可编程 LCD 精度

    - 最大可编程精度为 2048×2048

    - 水平像素精度可按照 16 宽度增上到 2048

    ● 支持 1 路 TFT LCD 接口

    - 单色 6 位的 18 位数码信号

    - 单色 8 位的 24 位数码 LVDS/CMOS

    ● 支持 2 路 LVDS TFT LCD 接口

    ● 可编程输出格式

    ● 可编程像素时钟频率口


  • DMA控制器

    • 两个8通道DMA引擎

  • 片上存储资源

    • SRAM :512KB

  • 其他特性

    • 电源域:0.8V、0.9V、1.2V、1.8V、3.3V

    • 封装:BGA900(25mm * 25mm)

    • 商业级工作温度-20~70℃

    • 工业级工作温度-40~85℃

  • 产品资质

    ● 商用密码产品认证安全芯片一级

技术支持

• 完整的开发环境

• 丰富的驱动库

• 完善的应用解决方案
